超低露点除湿净化空调机

公司名称：	苏普思科技 Sorpist Technologies (Wuxi) Limited
产品型号：	ZC D/Q F/S-900～45000S
产品简介：	ZCDF-S超低露点转轮除湿空调机组，适用于锂电池生产及有湿度要求在-50℃露点以下的干燥场所！22±2℃，＜1%RH（露点-70～-45℃）。

详细信息

S系列组合型超低露点转轮除湿净化空调机组

根据各种电池制造等行业的生产工艺特性，如某些电池的生产必须在非常干燥的环境下才能完成，锂离子电池的锂材等。因此超低露点的除湿设备，在以上电池及材料的生产中是不可缺少的，其除湿干燥性能直接影响电池性能和安全性。公司生产的适用于锂电生产行业的低露点除湿机组，并为锂电行业配套实行交钥匙工程。



ZC D/Q F/S-S系列超低露点转轮除湿机组经过十多年的生产工艺中使用考核，已被证明完全可以满足生产工艺的需求，节省了企业的投资，提高了经济效益。



ZC D/Q F/S-S系列除湿机组主要由压缩冷凝机组,直接蒸发式换热器,超级硅胶或分子筛转轮组,微电脑控制系列等组成。



公司可承接包括干燥房在内的系统交钥匙工程，其干燥室设置过渡间，四周墙体采用两层彩钢板，中间充填着由液体发泡而成的保温材料，采用即插式模板，结构紧凑，模板中间保温材料发泡均匀，模板间空隙小，密封性能好且美观，对隔热、隔湿效果比较理想，地面采用防静电隔湿环氧自流坪，干燥室内设置照明、常用插座、开关及安全门窗。为保证干燥室的隔湿，进行了过渡间及送、回风管路的特殊设计。



本公司提供咨询，设计，生产，安装，调试及系统维护在内的售前，售中，售后服务等系统集成交钥匙工程。



产品型号说明：

例：组合式转轮除湿机组 型式：ZCDF-1000S

       ZC：转轮除湿机基本型号

       * ZCD：通用（升温）型转轮除湿机

       * ZCDF：组合（调温）型转轮除湿机空调组

　　* D：再生加热方式：D电，Q蒸汽。

       * F：调温型转轮除湿机组：F风冷型调温方式，S水冷型调温方式。

       * 1000：额定处理风量1000m3/h

       * S：超低露点进口高效活性硅胶分子筛双转轮除湿系统

注：出口外销型号标识 SDR-*****、SDRU-*****。





设备技术参数表：

型号参数  ZC D/Q F/S-		1000S	2000S	3000S	5000S	8000S	10000S	13500S
处理空气	风量m³/h	1000	2000	3000	5000	8000	10000	13500
	风机功率  kw	1.1	3.0	3.0	4.0	7.5	15.0	18.5
再生空气	风量m³/h	330	660	1000	1660	2670	3330	4500
	风机功率  kw	0.37	0.75	1.1	2.2	3.0	4.0	5.5
再生方式	电热功率kw	9.6	18	24	42	72	88	120
	蒸汽用量(0.4Mpa)kg/h	18	40	50	90	140	170	240
干燥房参数	机组出风露点℃	≤-55	≤-55	≤-55	≤-55	≤-55	≤-55	≤-55
	温度℃	18-22	18-22	18-22	18-22	18-22	18-22	18-22
	相对湿度(RH%)	≤1	≤1	≤1	≤1	≤1	≤1	≤1
制冷机组功率KW		6	12	18	30	53	74	85
装机总功率	电加热kw	17.04	34.22	46.22	78.32	136.68	181.18	229.25
	蒸汽加热kw	7.44	16.22	22.22	36.32	64.68	91.18	99.25
外形尺寸	长mm	3690	4000	4000	5850	6150	6450	7250
	宽mm	900	1100	1300	1500	1800	2000	2200
	高mm	1480	2040	2360	2510	2943	3100	3300
重量   t		1.0	1.5	2.0	2.5	3.5	4.0	5.0

说明：1、电源为三相380V/50HZ/4N。

           2、机组出风余压≥300Pa。

           3、再生有电加热和蒸汽加热两种可选，如需蒸汽再生，还需提供0.4－0.6 MPa蒸气压力。另可根据客户要求配导热油、城市天然气、煤气。
            4、使用时需按要求提供≤进7℃/回12℃冷冻水。

           5、机组新风补充值≤30%，新风参数：T=35℃，RH=65% ；再生加热温度140℃测试值。具体机组功率需根据设计方案确定风压风阻后确定除湿机风机的功率得出。
           6、由于产品不断更新，以上产品若有改动恕不通知。以本公司最新资料为准。



机组组成：

   1.  转轮段（包括干燥转轮、再生风机、再生加热器、再生过滤器和再生阀门）

   2.  处理风机段

   3.  回风直接蒸发式制冷段

   4.  新风直接蒸发式制冷段

   5.  谷轮制冷压缩机

   6.  处理风初中效过滤断

   7.  处理风高效过滤断

   8.  电气控制柜（箱）

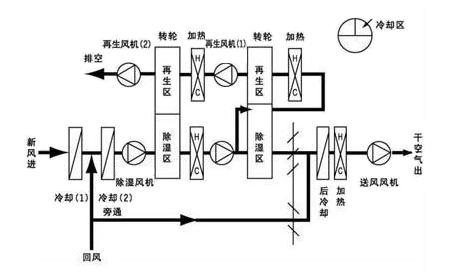

设备示意图：

设备详细数据，敬请咨询公司技术部门。
